一、鋼筋原材

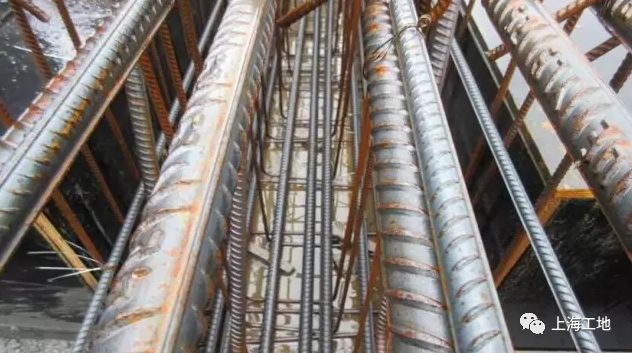

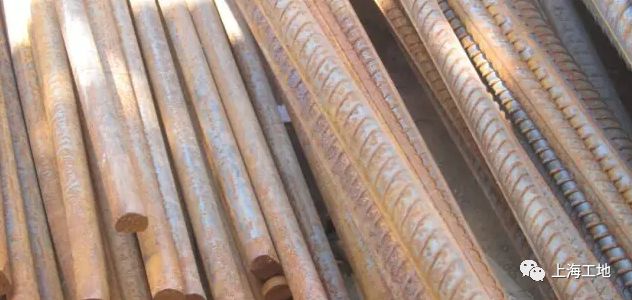

1、表面銹蝕：鋼筋表面出現黃色浮銹，嚴重轉為紅色，日久后變成暗褐色，甚至發生魚鱗片剝落現象。
原因：保管不良，受到雨雪侵蝕，存放期長，倉庫環境潮濕，通風不良。
防治措施：
1、鋼筋原料應存放在倉庫或料棚內，保持地面干燥，鋼筋不得直接堆放在地上，場地四周要有排水措施，堆放期盡量縮短。淡黃色輕微浮銹不必處理。
2、紅褐色銹斑可用手工鋼刷清除，盡可能采用機械方法，對于銹蝕嚴重，發生銹皮剝落現象的應研究是否降級使用或不用。點擊☞工程資料免費下載
2、混料：鋼筋品種、等級混雜不表，直徑大小不同的鋼筋堆放在一起，難以分辨，影響使用。特別是二級鋼和三級鋼。
原因：原材料倉庫管理不當，制度不嚴；直徑大小相近的，用目測有時分清；技術證明資料未隨鋼筋實物同時交送倉庫。
防治措施：
1、原材料堆放，和加工后的半成品均應注明材質和規格。
2、下料加工前因認真核對材質和規格，特別是2級鋼和3級鋼。
二、鋼筋力學實驗
現象和原因：鋼筋原材力、接頭學實驗不規范：鋼筋材質單批號、數量和實驗報告單上不符，工程部位不詳細。未能按規范要求中的數量批次進行力學實驗。
防治措施：
原材：拉伸試驗每組2根長約500mm。350mm。同一廠別，同一爐號、同一規格、同一交貨狀態，每60t為一驗收批，不足60t也按一批計。（盤圓鋼筋試件取自不同盤、直條鋼筋在任選的兩根或兩根以上截�。�。
閃光焊接接頭：同一臺班內由同一焊工完成的300個同級別、同直徑鋼筋焊接接頭應作為一批。試件從成品中隨機切取6個試件。其中3根做拉伸試驗長約500mm，冷彎試驗2根長約350mm。
電弧焊接接頭：工程焊接條件：同接頭型試、同鋼筋級別300個接頭為一驗收批。在現場條件下：每一至兩層樓同接頭型試、同鋼筋級別300個接頭為一驗收批，不足300個接頭也按一批計。試件從成品中隨機切取3個試件做拉伸試驗長約500mm。
電渣壓力焊接頭：每一樓層或施工區段中同鋼筋級別300個接頭為一驗收批，不足300個接頭也按一批計。試件從成品中隨機切取3個試件做拉伸試驗長約500mm。
氣壓焊接接頭：每一樓層或施工區段中同鋼筋級別300個接頭為一驗收批，不足300個接頭也按一批計。試件從成品中隨機切取3個試件做拉伸試驗長約500mm。
接卸連接接頭：鋼筋機械連接對接頭的現場檢驗按驗收批進行。同一施工條件下采用同一批材料的同等級、同型式、同規格接頭，以500個為一個驗收批進行檢驗預驗收，不足500個也作為一個驗收批。對接頭的每一驗收批，必須在工程中隨機截取3個接頭試件作抗拉強度試驗。
三、鋼筋成品保護

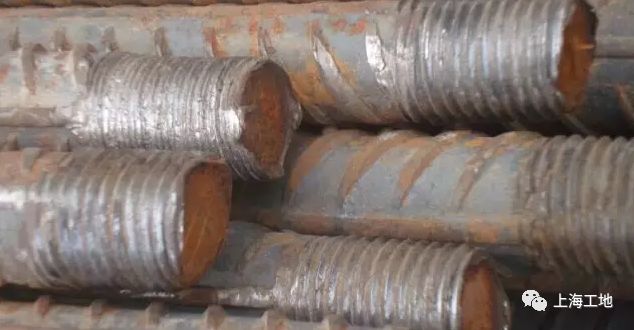

1、鋼筋端部直螺紋絲扣加工好以后，沒有對絲扣進行有效保護。
防治措施：鋼筋端部直螺紋絲扣加工好以后，套上塑料帽對絲扣進行保護。

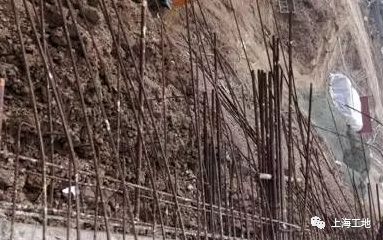

2、后澆帶、施工縫等部位預留鋼筋長時間擱置，未進行防銹保護處理。
防治措施：
要求：對后澆帶、施工縫等部位預留鋼筋長擱置時間超過3個月以上的，必須對預留鋼筋進行防銹保護處理（在鋼筋表面涂刷水泥漿）。點擊☞工程資料免費下載
四、鋼筋加工
1、鋼筋彎鉤長度不夠
原因：
1、鋼筋下料長度不夠。
2、加工機械存在偏差。
3、省力，便于安裝。
防治措施：
1、認真核對圖紙和熟悉規范要求，精確計算配料單。
2、實際放樣核對料單無誤后批量加工。
3、檢查施工機械，校正偏差。

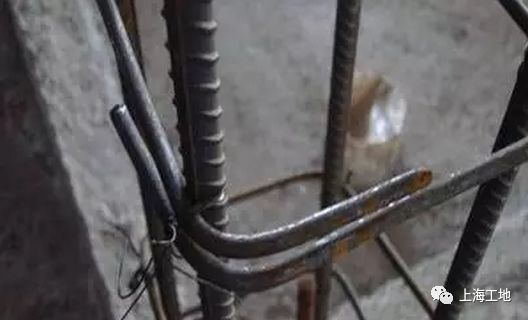

4、象S形拉鉤，安裝后進行手動回彎至1350。（如圖二）。
5、箍筋彎后平直部分長度：對一般結構，不宜小于箍筋直徑的5倍；對有抗震等要求的結構，不應小于箍筋直徑的10倍。

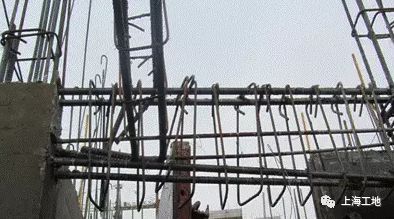

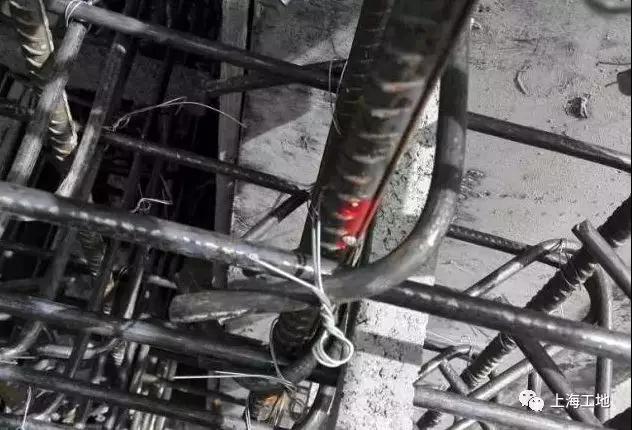

2、箍筋彎鉤長度不夠，角度小于1350。
原因及防治措施：
鋼筋加工的允許偏差
|
項目
|
允許偏差
|
|
受力鋼筋順長度方向全長的凈尺寸
|
±10
|
|
彎起鋼筋的彎折位置
|
±20
|
|
箍筋內凈尺寸
|
±5
|
1、箍筋彎鉤的彎折角度：對一般結構，不應小于900；對于抗震要求的結構，應為1350；
2、箍筋彎折后平直部分長度：對一般構件，不易小于箍筋直徑的5倍，對于有抗震要求的結構，不應小于箍筋直徑的10倍。

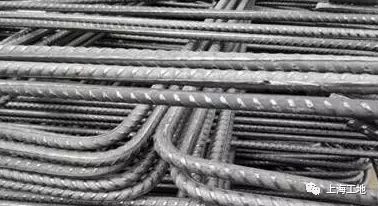

3、螺紋盤園鋼筋調直，機械內合金頂塊過緊，致使鋼筋肋有所損傷
原因：
螺紋盤園鋼筋調直，機械內合金頂塊過緊，致使鋼筋肋有所損傷
防治措施：
螺紋盤園鋼筋調直，根據鋼筋規格調整機械內合金頂塊。確保鋼筋只要能調直即可，不得損傷鋼筋肋，更不可冷拔瘦身。

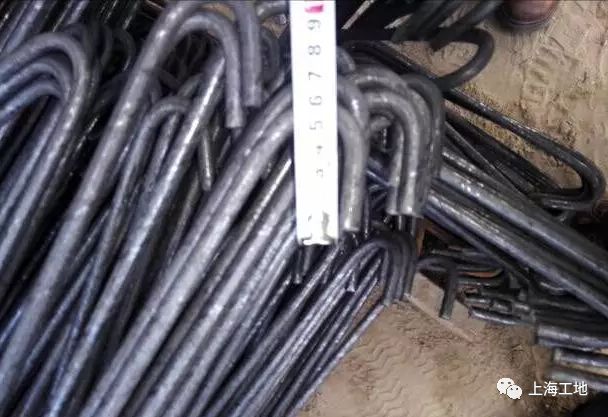

4、箍筋的彎曲半徑過大。
原因：
沒有根據鋼筋規格選擇彎曲機械。
防治措施：
1、HPB235級鋼筋末端需做1800彎鉤時，其彎弧內徑不應小于鋼筋直徑的2.5倍。彎鉤的彎后平直部分長度不應小于鋼筋直徑的3倍。
2、鋼筋末端需做1350彎鉤時，HRB335、HRB400級鋼筋的彎弧內直徑D不應小于鋼筋直徑的4倍，彎鉤的彎后平直部分長度應符合設計要求。
3、箍筋彎鉤的彎折角度：對一般結構，不應小于900；對于抗震要求的結構，應為1350；
4、箍筋彎折后平直部分長度：對一般構件，不易小于箍筋直徑的5倍，對于有抗震要求的結構，不應小于箍筋直徑的10倍。
五、鋼筋綁扎

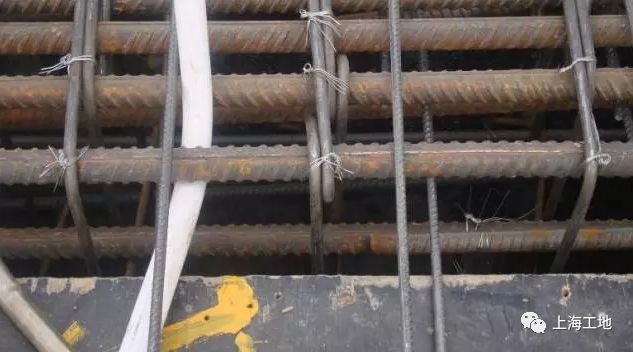

1、梁底受力鋼筋與箍筋綁扎點過少。
要求：梁角部四周鋼筋交叉點應每點綁扎牢，中間部分交叉點可相隔交錯扎牢，但必須保證受力鋼筋不位移。
2、鋼筋綁扎不規范，少扎、漏扎現象較多。
要求：
1、網片綁扎鐵絲要交換方向，呈“八”型
2、綁扎接頭應以三道雙鐵絲扎牢
3、網片在鋼筋綁扎（如梁中穿過）范圍內應弧弧扎。
4、雙向受力鋼筋網片應弧弧扎
5、鋼筋進支座部分應弧弧扎

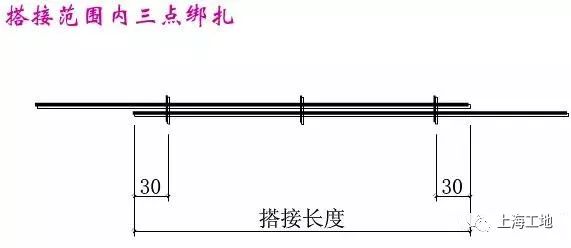

注：每根鋼筋在搭接長度內必須采用三點綁扎，用雙絲綁扎搭接鋼筋兩端30mm處，中間再綁扎一道。

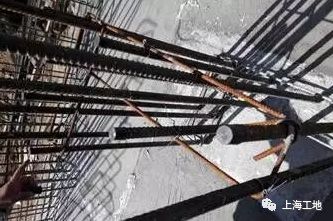

六、鋼筋位移
現象和問題：

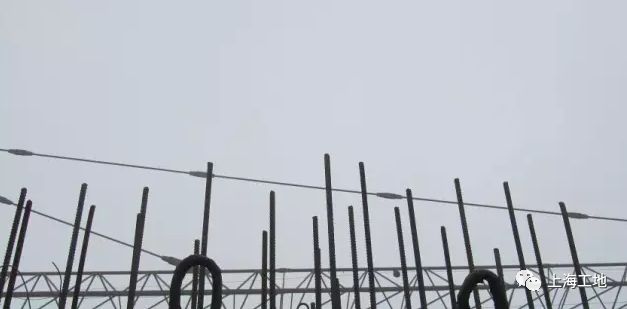

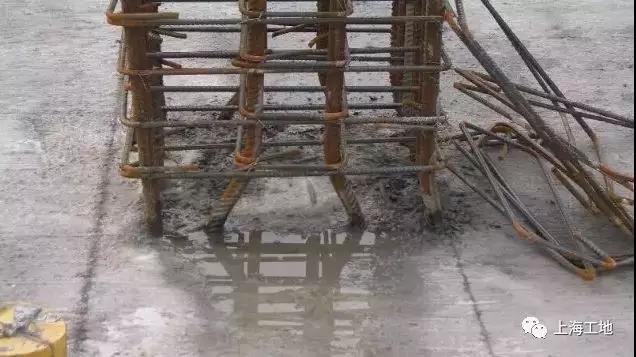

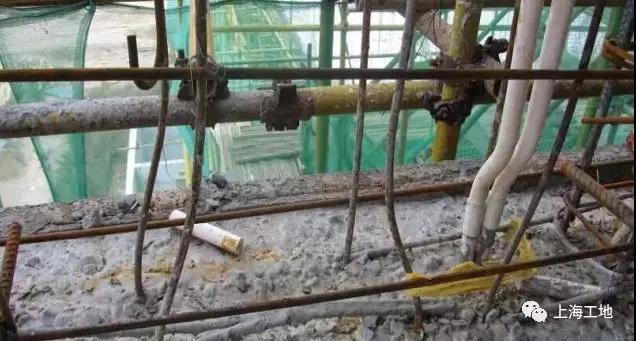

1、墻柱外伸鋼筋移位。
2、墻柱外伸鋼筋移位。
原因：
1、模版固定不牢，在施工過程中有事碰撞致使鋼筋發生錯位。
2、箍筋制作有誤差，及綁扎不牢固造成鋼筋骨架發生變形。
3、保護層墊塊不均勻。
4、梁柱節點內鋼筋密度大，致使墻柱鋼筋錯位。
5、澆筑混凝土?xí)r觸動鋼筋，沒有及時恢復。
防治措施：

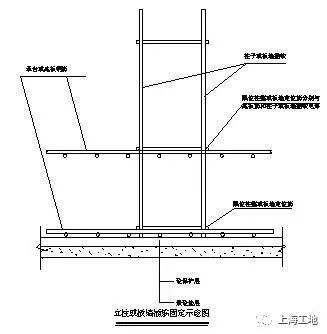

1、在外伸部分加一道臨時箍筋，按圖樣位置安好，然后用樣板固定好，澆搗混凝土前再重復一遍。如發生移位則應校正后再澆搗混凝土。
2、注意澆搗操作，盡量不碰撞鋼筋，澆搗過程中由專人隨時檢查及時校正。
3、澆筑砼前在板面或梁上用油漆標出柱、墻的插筋位置，然后電焊定位箍或水平引筋（針對板墻插筋）固定。
4、若遇鋼筋間距調整（或位移）需彎曲鋼筋時，應采用小于1:6角度緩慢彎曲到位。
七、鋼筋保護層

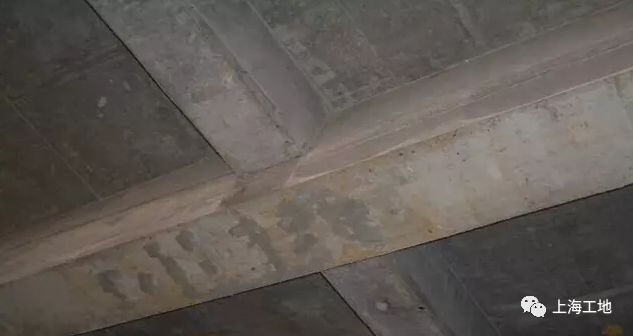

露筋：結構或構件拆模時發現混凝土表面有鋼筋露出。
原因：
保護層墊塊墊得太稀或脫落，鋼筋成型尺寸不準確，或鋼筋骨架綁扎不當，造成骨架外形尺偏大，局部抵觸模板，振搗混凝土?xí)r，振動器撞擊鋼筋，使鋼筋移位或引起綁扣松散。
防治措施：
墊塊要墊得適量可靠，豎立鋼筋采用埋有鐵絲的墊塊，綁在鋼筋骨架外側時，為使保護層厚度準確應用鐵絲將鋼筋骨架拉向模板，將墊塊擠牢，嚴格檢查鋼筋的成型尺寸，模外綁扎鋼筋骨架，要控制好它的外形尺寸，不得超過允許值。
鋼筋保護層墊塊選材要保證強度及厚度。保證墊塊數量充足，板均應從距梁或墻相交邊（角）100mm起雙向安裝墊塊，在板的下部鋼筋交叉點下安裝縱向、橫向間距800mm左右墊塊。
混凝土結構的環境類別
|
環境類別
|
條 件
|
|
一
|
室內正常環境
|
|
二
|
A
|
室內潮濕環境；非嚴寒和非寒冷地區的露天環境，與無侵蝕性的水或土壤直接接觸的環境。
|
|
b
|
嚴寒和寒冷地區的露天環境、與無侵蝕性的水或土壤直接接觸的環境。
|
|
三
|
使用除冰鹽的環境、嚴寒和寒冷地區冬季水位變動的環境；濱海室外環境。
|
|
四
|
海水環境
|
|
五
|
受人為或自然的侵蝕性質物影響的環境
|
縱向受力鋼筋的混凝土保護層最小厚度
|
環境類別
|
板、墻、殼
|
梁
|
柱
|
|
≤
C20
|
C25~
C45
|
≥
C50
|
≤
C20
|
C25~
C45
|
≥
C50
|
≤C20
|
C25~C45
|
≥C50
|
|
一
|
20
|
15
|
15
|
30
|
25
|
25
|
30
|
30
|
30
|
|
二
|
a
|
/
|
20
|
20
|
/
|
30
|
30
|
/
|
30
|
30
|
|
b
|
/
|
25
|
20
|
/
|
35
|
30
|
/
|
35
|
30
|
|
三
|
/
|
30
|
25
|
/
|
40
|
35
|
/
|
40
|
35
|
注：基礎中縱向受力鋼筋的混凝土保護層厚度不應小于40mm；當無墊層時不應小于70mm。
八、鋼筋連接接頭
同截面接頭過多：在綁扎或安裝鋼筋骨架時，發現同一截面受力鋼筋接頭過多，其截面面積占受力鋼筋總截面面積的百分率超出規范中規定數值。
原因：
1、鋼筋配料時疏忽大意，沒有認真考慮原材料長度。
2、忽略了配置在構件同一截面中的接頭，其中距不得小于搭接長度的規定。
防治措施：
1、弄清楚規范中規定的同一截面的含義。
2、配料時按下料單進行鋼筋編號。
規范要求：
1、接頭面積允許百分率：
（1）同一連接區段內（鋼筋綁扎搭接接頭連接區段的長度為1.3Ll）縱向受拉鋼筋搭接接頭面積百分率應符合下列要求：a、對梁、板類及墻類構件不易大于25%。B、對柱類構件不易大于50%�？v向受壓鋼筋不易大于50%。
（2）鋼筋機械連接與焊接接頭連接區段的長度為35d（d為縱向受力鋼筋的較大直徑），且不小于500mm�？v向受拉鋼筋搭接接頭面積百分率應符合下列要求：a、受拉區不宜大于50%，受壓區不受限制。B、接頭不易設置在有抗震設防要求的框架梁端、柱端的箍筋加密區，當無法避開時對等強度高質量機械連接接頭不應大于50%。
2、鋼筋的接頭宜設置在受力較小處。同一縱向受力鋼筋不宜設置兩個或兩個以上接頭。接頭末端至鋼筋彎起點的距離不應小于鋼筋直徑的10倍。

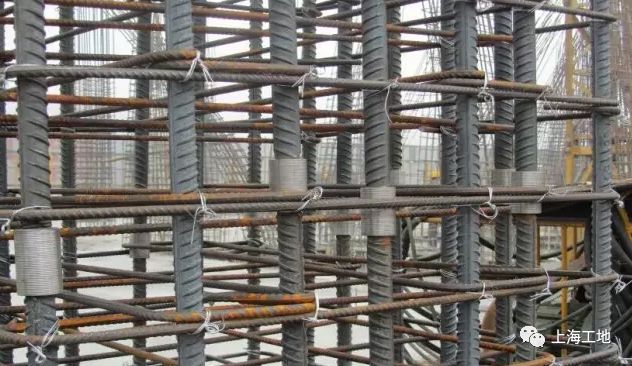

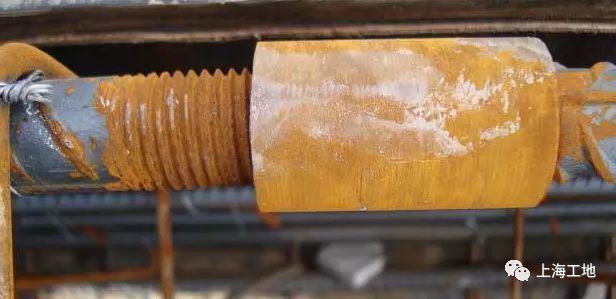

九、鋼筋直螺紋套筒連接
現象和問題：鋼筋直螺紋連接未按規范要求施工。
原因：
鋼筋連接采用的直螺紋，所車絲牙偏長，沒有標記，部分節頭露絲過多，絲牙是否擰到位無法辨別。
防治措施：
在絲牙上做出油漆標記（1/2套筒長度），作為檢查質量的依據。要求：總包、監理對所有直螺紋套筒接頭進行100%檢查。

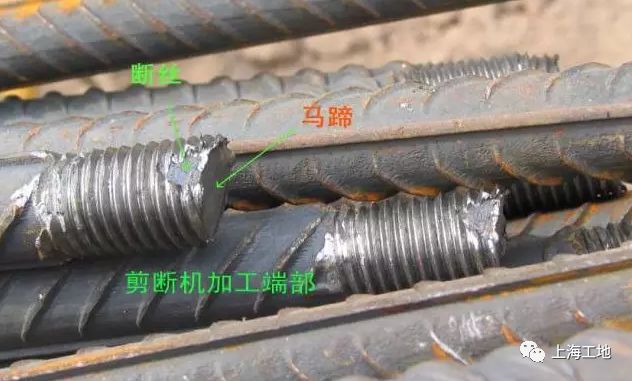

1、鋼筋下料時，應采用砂輪切割機，切口的端面應與軸線垂直，不得有馬蹄形或撓曲。
2、直螺紋接頭應使用扭力扳手或管鉗進行施工。

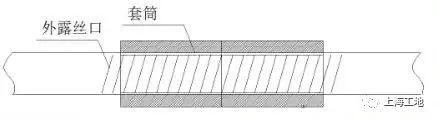

3、經擰緊后的直螺紋接頭應做出標記，單邊外露絲扣長度不應超過2P。
直螺紋鋼筋接頭擰緊力矩值
|
鋼筋直徑
|
16~18
|
20~22
|
25
|
28
|
32
|
36~40
|
|
擰緊力矩（N.m）
|
100
|
200
|
250
|
280
|
320
|
350
|
十、鋼筋電渣壓力焊連接

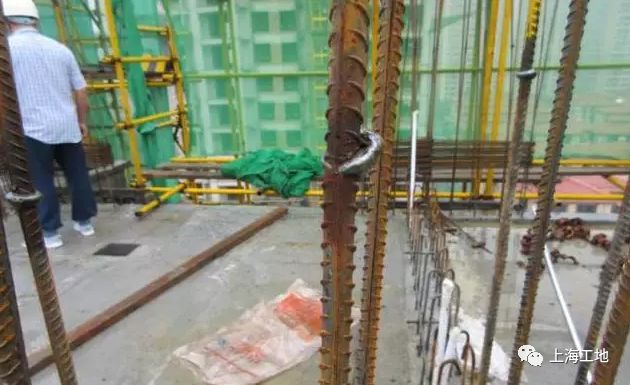

現象和問題：電渣壓力焊軸線偏移，焊包不均。
鋼筋電渣壓力焊使用范圍
|
焊接方式
|
使用范圍
|
|
鋼筋牌號
|
鋼筋直徑
|
|
電渣壓力焊
|
H235PB
|
14~20
|
|
HRB335
|
14~32
|
|
HRB400
|
14~32
|
對不合格的接頭全數切除，重新焊接。將鋼筋連接施工工藝對操作工人重新交底，并將不合格焊工替換。重新制作電渣壓力焊焊接接頭試件復試，合格后方可進行后續施工。
防治措施：
軸線偏移：1、校直鋼筋端部。2、正確安裝夾具和鋼筋。3、避免過大的頂壓力。4、及時修理或更換夾具。
彎折：1、校直鋼筋端部。2、注意安裝和扶持上部鋼筋。3、避免焊后過快卸夾具。4、及時修理或更換夾具。
咬邊：1、減小焊接電流。2、縮短焊接時間。3、注意上鉗口的起點和止點，確保上鋼筋頂壓到位。
未焊合：1、增大焊接電流。避免焊接時間過短。3、檢修夾具，確保上鋼筋下送自如。
焊包不均：1、鋼筋斷面力求平整。2、裝填焊劑盡量均勻。3、延長焊接時間，適當增加融化量。
氣孔：1、按規定要求焊劑。2、清除鋼筋焊接部位的鐵銹。3、確保接縫在焊劑中合適埋入深度。
燒傷：1、鋼筋到點部位除盡鐵銹。2、盡量加緊鋼筋。
焊包下淌：1、徹底封堵焊劑筒的漏孔。2、避免焊后過快回收焊劑。
驗收要（外觀檢查）：1、四周焊包凸出鋼筋表面的高度應大于或等于4mm。2、鋼筋與電極接觸處應無燒傷缺陷。3、街頭的彎折角不得大于40。4、接頭處的軸線偏移不得大于鋼筋直徑0.1倍，且不得大于2mm。
備注：電渣壓力焊適用于柱、墻、構筑物等現澆混凝土結構中豎向受力鋼筋的連接；不得在豎向焊接后橫置于梁、板等構件中作水平鋼筋用。帶肋鋼筋進行焊接時易將縱肋對縱肋施焊。
十一、鋼筋搭接
現象和問題：
1、鋼筋焊接搭接長度不夠
2、鋼筋綁扎搭接長度不夠
原因：
鋼筋下料長度不夠。
防治措施：
1、認真核對圖紙和熟悉規范要求，精確計算配料單。
2、鋼筋安裝時核對配料單和構件尺寸。
規范要求：
1、縱向受拉鋼筋的最小搭接長度應符合驗收規范要求外還應注意。
（1）、受壓鋼筋綁扎街頭的搭接長度應為表中數值的0.7倍。
（2）、在任何情況下，縱向受拉鋼筋的搭接長度不應小于300mm。受壓鋼筋搭接長度不應小于200mm。
（3）、兩根直徑不同鋼筋的搭接長度，以較細鋼筋直徑計算。
（4）、在綁扎街頭的搭接長度范圍內，應綁扎三點。
2、電弧焊連接：鋼筋采用電弧焊焊接時：搭接雙面焊長度為4d（5d），搭接單面焊長度為8d（10d）。
縱向受拉鋼筋的最小搭接長度Ll（mm）
|
鋼筋種類
|
混凝土強度等級
|
|
C15
|
C20~C25
|
C30~C35
|
≥C40
|
|
HPB235
|
45d
|
35d
|
30d
|
25d
|
|
HRB335
|
55d
|
45d
|
35d
|
30d
|
|
HRB400
|
/
|
55d
|
40d
|
35d
|
十二、鋼筋錨固
現象和問題：鋼筋錨固長度不夠。
原因：
鋼筋下料長度不夠。
防治措施：
1、認真核對圖紙和熟悉規范要求，精確計算配料單。
2、鋼筋安裝時核對配料單和構件尺寸。
3、當受力鋼筋平直伸入支座長度不符合錨固要求時，可采用彎折形式。
縱向受拉鋼筋的最小錨固長度La(mm)
|
鋼筋種類
|
混凝土強度等級
|
|
C15
|
C20~C25
|
C30~C35
|
≥C40
|
|
HPB235
|
40d
|
30d
|
25d
|
20d
|
|
HRB335HR
|
50d
|
40d
|
30d
|
25d
|
|
B400與RRB400
|
/
|
45d
|
35d
|
30d
|
1、當圓鋼筋末端應做1800彎鉤，彎后平直段長度不應小于3d。
2、縱向受拉鋼筋在任何情況下錨固長度不應小于25d。
3、當2、3級鋼筋的直徑大于25mm時其錨固長度應乘以修正系數1.1。
十三、鋼筋骨架綁扎
1、結構梁鋼筋骨架變形。
原因：
1、鋼筋骨架綁扎點綁扎不牢固。
2、混凝土保護層墊塊不到位，在外力作用下使其鋼筋骨架變形。
3、澆筑混凝土前檢查不到位。
防治措施：
1、鋼筋骨架綁扎點綁扎牢固。
2、受力鋼筋位置準確，混凝土保護層墊塊到位。避免后續工序施工時外力作用影響。
2、結構梁受力鋼筋為多排時，綁扎位置不符合要求。
原因：
1、技術交底不清楚。
2、綁扎點不牢固。
防治措施：
1、加強技術交底和檢查力度。
2、鋼筋骨架綁扎點綁扎牢固。
3、受力鋼筋位置準確，混凝土保護層墊塊到位。避免后續工序施工時外力作用影響。
4、吊起第二排負彎矩鋼筋，保證與第一排鋼筋間距在25mm。

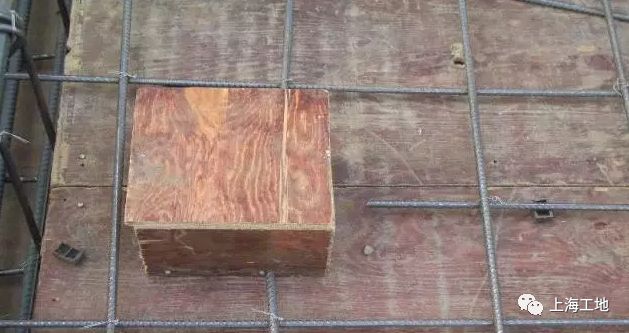

十四、結構預留洞口鋼筋加固

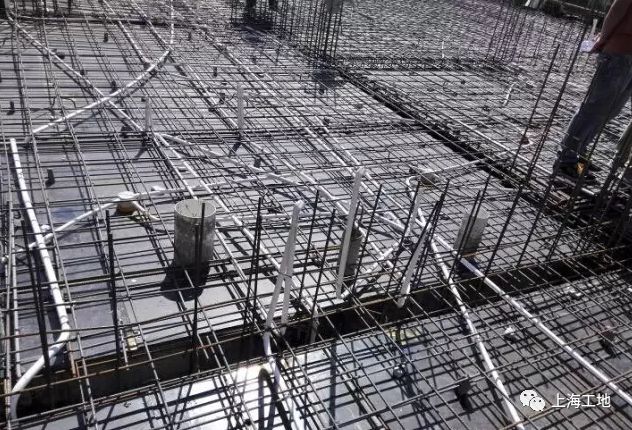

1、結構板預留洞割斷受力鋼筋，加固不到位。
原因：
1、技術交底不清楚。
2、安裝工程只顧自己方便，未能和土建工程形成技術銜接。
3、檢查驗收不到位。
防治措施：
1、施工前進行技術交底。
2、圖集04G101-4（P35-36）：
①、矩形洞邊長和圓形洞直徑不大于300時受力鋼筋繞過孔洞不另外設置補強鋼筋。
②、矩形洞邊長和圓形洞直徑大于300但不大于1000時，當設計注寫補強縱筋時，應按注寫的規格、數量與長度補強。當設計無注寫時，按每邊配置兩根直徑不小于12mm且不小于同向被切斷縱向鋼筋總面積的50%補強，補強鋼筋的強度等級與被切斷鋼筋相同并不知在同一層面，其間距為30mm。

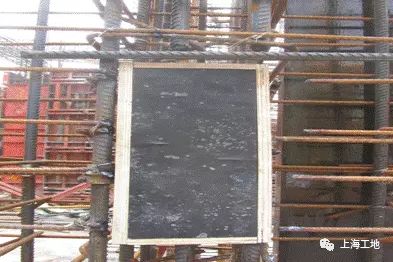

2、剪力墻預留洞割斷受力鋼筋，加固不到位。
圖集09G901-2（3-11~3-12）：
1、圓形洞：①直徑小于等于300時，當設計注寫補強鋼筋時，按注寫設置。當設計無注寫時，按每邊配置兩根直徑不小于12mm且不小于同向被切斷縱向鋼筋總面積的50%補強，補強鋼筋的強度等級與被切斷鋼筋相同。②、直徑大于300小于等于800時按設計注寫設置。③、直徑大于800時，洞口上下補強暗梁配筋按設計標注，當洞上邊或洞下邊未剪力墻連梁時不在重復補強暗梁。
2、方形洞：①、洞邊尺寸小于等于800時，當設計注寫補強鋼筋時，按注寫設置。當設計無注寫時，按每邊配置兩根直徑不小于12mm且不小于同向被切斷縱向鋼筋總面積的50%補強，補強鋼筋的強度等級與被切斷鋼筋相同。②、方洞洞邊尺寸大于800時，洞口上下補強暗梁配筋按設計標注，當洞上邊或洞下邊未剪力墻連梁時不在重復補強暗梁。
十五、鋼筋種植

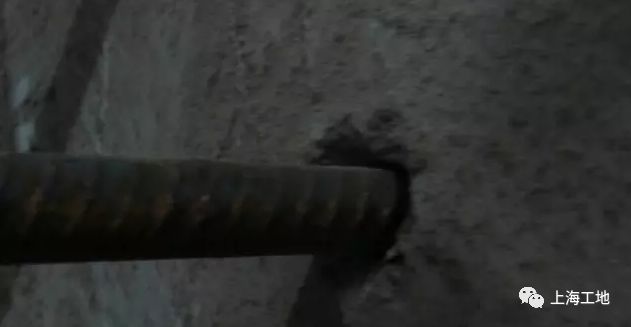

鋼筋種植：鋼筋種植不牢固（沒有粘結劑）。
原因：
1、鉆孔深度不夠。
2、粘結膠不符合要求。
3、鉆孔后沒有清空。
4、鋼筋種植后沒有靜置12小時。
防治措施：
1、保證鉆孔深度。
2、使用合格的結構植筋腳。
3、鉆孔后進行浮灰清理。
4、鋼筋種植后靜置12小時不擾動。
5、在二次結構施工中應根據墻體模數或構件尺寸下料種植鋼筋。
種植鋼筋施工方法：
施工過程：鉆孔-------清空------填膠粘劑 --------植筋--------凝膠

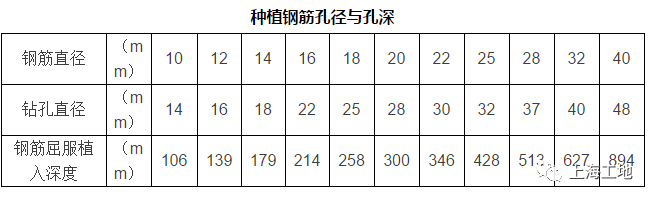

1、鉆孔使用配套沖擊電鉆。鉆孔時孔徑和鉆孔深度應滿足設計要求。
2、清空時，先用吹氣法清除孔洞內粉塵，再用清孔刷清孔，要經多次吹刷完成。同時，不能用水沖洗，以免殘留在孔中的水分消弱粘合劑的作用。
3、使用植筋注射器從孔底向外均勻注入粘合劑。
4、按順時針方向把鋼筋平行于孔洞走向輕輕植入孔中，直至插入孔底，粘結劑溢出。
5、將鋼筋外露端固定，使其不受外力作用，直至凝結。
